DIACHECK-CT

Gli archimetri consentono la misura del raggio di curvatura oppure, del diametro interno o esterno di un determinato particolare utilizzando il metodo della misura della circonferenza basata su tre punti.

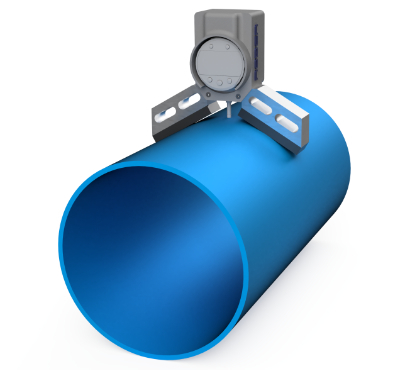

Il misuratore digitale di raggio e di diametro ad alta precisione della serie DIACHECK-CT è progettato per misurare il raggio di oggetti cilindrici come tubi, profili e calandre in modo rapido e preciso.

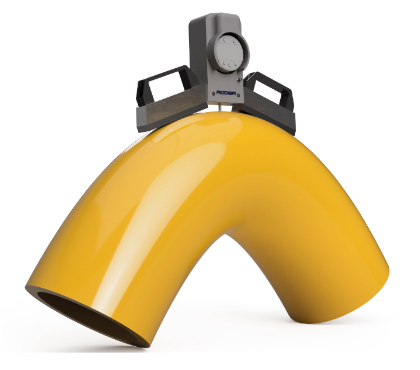

Lo strumento permette la lettura diretta e istantanea dei valori del raggio interno o esterno per un’ampia gamma di curve, profili, diametri e oggetti cilindrici.

Facili da usare e da programmare

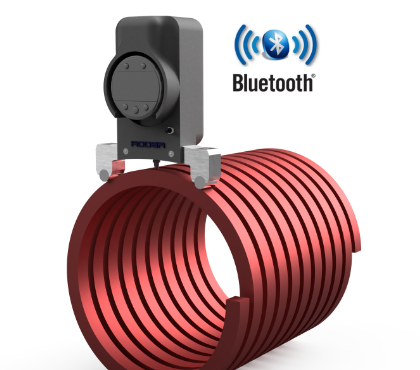

L’ampio display LCD consente la visualizzazione immediata del valore misurato in forma digitale e se necessario consente il trasferimento del valore via Bluetooth.
Non c’è bisogno di ritagliare delle sagome per conoscere il raggio di una curva, né di rimuovere il pezzo dalla macchina per misurarlo e neanche estrarre il particolare dalla propria sede di installazione ( per esempio tubi interrati, serbatoi installati , calandre posizionate e fissate).
I campi di applicazione degli archimetri serie DIACHECK-CT sono molteplici e vengono forniti con differenti archi di misurazione e con differenti angoli di appoggio. L’uso dei vari archi offre un campo di misura compreso tra 100 e 10000 mm.

1. Ampio display LCD
   Gli archimetri della serie DIACHECK-CT impiegano un display LCD con caratteri ad elevata leggibilità e con altezza di 8 mm
2. Alimentazione con batteria a lunga durata
   L’impiego di un controllore elettronico a bassissimo consumo consente di utilizzare lo strumento con batterie senza ricarica e che hanno una durata di utilizzo anche fino ad un anno con utilizzo giornaliero.
3. Custodia protettiva
   La custodia protettiva consente la protezione dello strumento di misura in caso di urti o di cadute accidentali
4. Display ruotabile di 180°
   L’archimetro DIACHECK-CT può lavorare anche capovolto perchè il display è ruotabile di 180° e la misura è facilmente leggibile anche con lo strumento capovolto ( solo sulle versioni senza Bluetooth ).
5. Pulsante di trasmissione dati wireless
   Il pulsante di trasmissione wireless è disposto in una posizione comoda ed accessibile e consente l’invio della misura a distanza anche se l’operatore indossa guanti protettivi.
6. Rullini di appoggio temprati
   I rullini di appoggio sono in acciaio temprato per ridurre l’usura nel tempo.
7. Strumento di misura facilmente removibile
   Lo strumento di misura è montato su un supporto removibile e può essere installato su più di un archetto, consentendo con un unico strumento di comporre più archimetri con caratteristche e campi di misura differenti
8. Punto di contatto intercambiabile
   Il punto di misura è dotato di puntalino intercambiabile. E’ possibile sostituire il puntalino per creare punti di contatto personalizzati.
9. Possibilità di sostituzione rullini di appoggio
   Nei casi in cui si utilizza l’archimetro per misure su superfici molto abrasive oppure con la tecnica di misura “a scansione continua” potrebbe verificarsi la necessità di sostituire i rullini di contatto. Per questo motivo i rullini di appoggio sono intercambiabili.

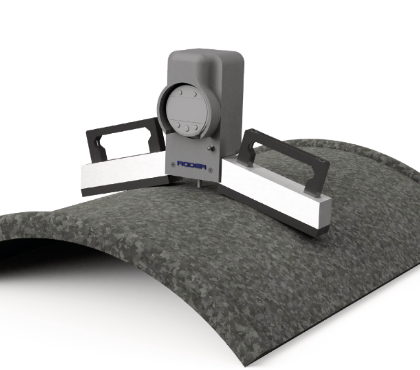

Archimetri digitali per la misura di raggi e di diametri utilizzando solo una porzione dell’oggetto da ispezionare. Ideati per il controllo di parti curve, lamiere calandrate, profili o qualsiasi oggetto che non possa essere misurato con calibri o sistemi tradizionali.

SERIE SMALL RANGE

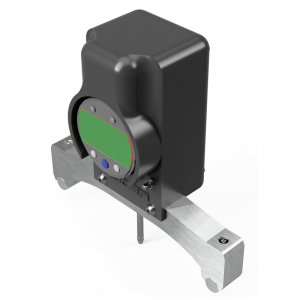

	DIACHECK-CT-80C Campo di misura raggio esterno : da 55 a 260 mm Campo di misura raggio interno : da 90 a 260 mm Punto di contatto con rullini Distanza tra i punti di contatto : 80 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth
	DIACHECK-CT-160C Campo di misura raggio esterno : da 260 a 760 mm Campo di misura raggio interno : da 260 a 760 mm Punto di contatto con rullini Distanza tra i punti di contatto : 160 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth
	DIACHECK-CT-240C Campo di misura raggio esterno : da 580 a 1500 mm Campo di misura raggio interno : da 580 a 1500 mm Punto di contatto con rullini Distanza tra i punti di contatto : 240 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth

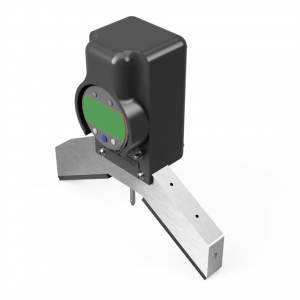

	DIACHECK-CT-200P Campo di misura raggio esterno : da 80 a 200 mm Campo di misura raggio interno : non possibile Punto di contatto con placchette Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth

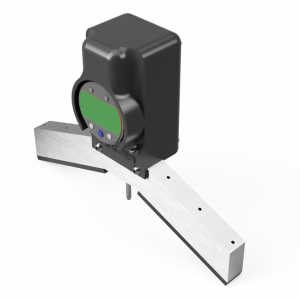

	DIACHECK-CT-260P Campo di misura raggio esterno : da 120 a 360 mm Campo di misura raggio interno : non possibile Punto di contatto con placchette Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth
	DIACHECK-CT-300P Campo di misura raggio esterno : da 160 a 560 mm Campo di misura raggio interno : non possibile Punto di contatto con placchette Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth

SERIE MEDIUM RANGE
	DIACHECK-CT-300C Campo di misura raggio esterno : da 480 a 2000 mm Campo di misura raggio interno : da 480 a 2000 mm Punto di contatto con rullini Distanza tra i punti di contatto : 300 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth NOTA: il passaggio da misura esterna ad interna su alcuni modelli necessita il montaggio di un accessorio ( incluso nella fornitura )
	DIACHECK-CT-400C Campo di misura raggio esterno : da 820 a 4000 mm Campo di misura raggio interno : da 820 a 4000 mm Punto di contatto con rullini Distanza tra i punti di contatto : 400 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth NOTA: il passaggio da misura esterna ad interna su alcuni modelli necessita il montaggio di un accessorio ( incluso nella fornitura )
	DIACHECK-CT-500C Campo di misura raggio esterno : da 1300 a 10000 mm Campo di misura raggio interno : da 1300 a 10000 mm Punto di contatto con rullini Distanza tra i punti di contatto : 500 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth NOTA: il passaggio da misura esterna ad interna su alcuni modelli necessita il montaggio di un accessorio ( incluso nella fornitura )

SERIE EXTENDED RANGE
	DIACHECK-CT-500C-E Campo di misura raggio esterno : da 660 a 10000 mm Campo di misura raggio interno : non possibile Punto di contatto con rullini Distanza tra i punti di contatto : 500 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth NOTA: questo modello misura solo i raggi esterni
	DIACHECK-CT-500C-I Campo di misura raggio esterno : non possibile Campo di misura raggio interno : da 660 a 10000 mm Punto di contatto con rullini Distanza tra i punti di contatto : 500 mm Controllore digitale con comparatore millesimale Supporto removibile per impiego di altri tipi di archetti Disponibile con o senza interfaccia Bluetooth NOTA: questo modello misura solo i raggi interni
