Dalla velocità alla precisione: Smart Room con Diagonali

Rilevare accuratamente il layout di una stanza è un compito critico per architetti, interior designer, posatori, pittori e chiunque sia coinvolto in ristrutturazioni o rinnovamenti.

Creare una documentazione dei locali chiara e affidabile è essenziale, ma tradizionalmente richiede molto tempo, è un'attività ripetitiva e soggetta a errori manuali, specialmente quando si ha a che fare con stanze complesse o layout irregolari.
Con i più recenti potenziamenti dell'app Leica DISTO Plan, questo processo diventa drasticamente più semplice. La funzione Smart Room consente di generare planimetrie complete semplicemente percorrendo la stanza e rilevando le misure delle pareti in sequenza.
L'app calcola automaticamente la lunghezza delle pareti e gli angoli tra di esse utilizzando il sensore IMU integrato del DISTO. La nuova funzione Diagonali perfeziona ulteriormente l'accuratezza della geometria acquisita e permette di confermare il posizionamento delle pareti e degli angoli con totale sicurezza.

Creazione automatica di una planimetria complessa

Rilevare il layout di una singola stanza sembra semplice, finché non ci si trova di fronte a:

Geometria irregolare: pareti angolate o angoli fuori squadro
Errori manuali, specialmente quando ci si affida a schizzi e note scritte a mano
Necessità di verifica, ad esempio, controllare se le pareti sono perpendicolari o se le dimensioni corrispondono realmente alla realtà

Creare una planimetria digitale accurata può richiedere più tempo del previsto e piccole imprecisioni possono causare problemi in seguito, durante la progettazione o l'installazione. Quando la stanza diventa più complessa, come nella situazione di questo esempio, queste sfide aumentano rapidamente.

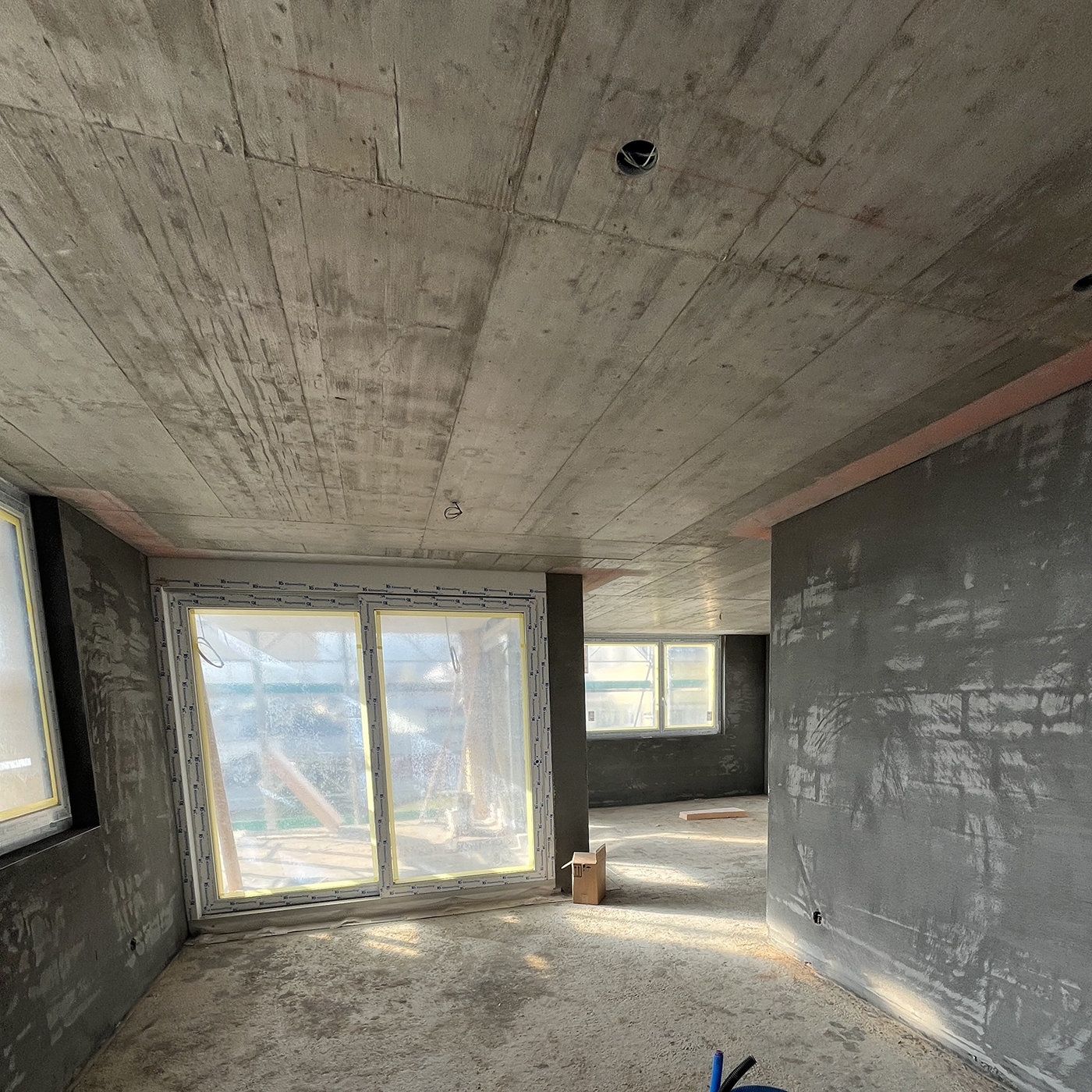

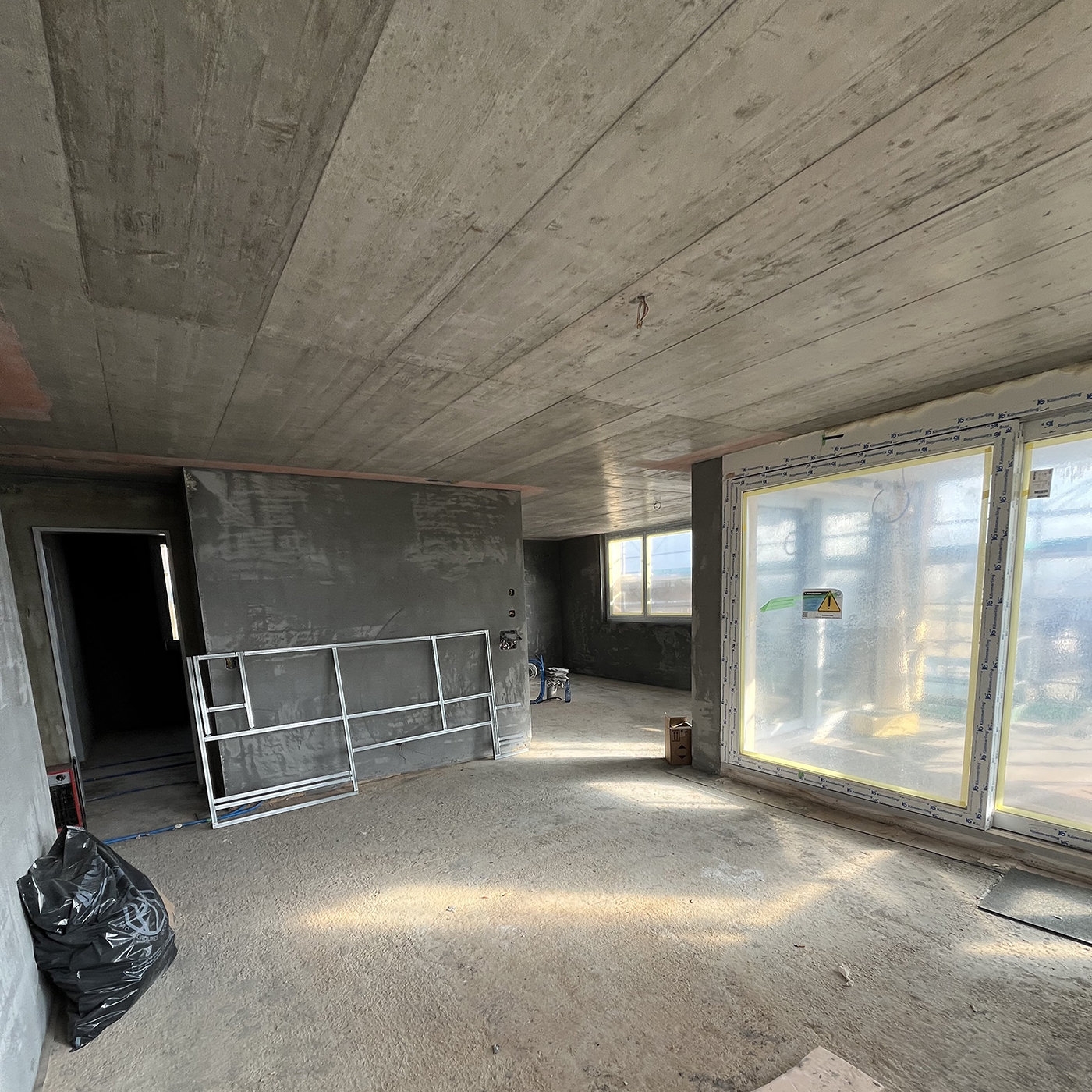

Situazione reale in cantiere: soggiorno con spazi interconnessi

Soluzione: Smart Room e Diagonali

Grazie alla tecnologia IMU integrata in selezionati dispositivi Leica DISTO (dal D2 in su), la funzione Smart Room ti permette di creare una planimetria mentre stai misurando. Invece di disegnare schizzi o costruire manualmente la geometria, l'app genera automaticamente il layout della stanza in base alle misurazioni e agli angoli rilevati sul posto.

Cos'è un IMU e perché è importante?
Un IMU (unità di misura inerziale) è un piccolo modulo sensore contenente tre accelerometri e tre giroscopi disposti ad angolo retto
Misura l'accelerazione e la rotazione angolare lungo gli assi X, Y e Z. In un DISTO, questo permette al dispositivo di rilevare come viene tenuto, ruotato e mosso durante ogni misurazione.
È questo che consente a Smart Room di creare una planimetria automaticamente: l'app conosce sia la lunghezza di ogni segmento misurato sia l'angolo con cui è stato acquisito, rendendo possibile ricostruire la forma della stanza senza alcuno sforzo di disegno manuale.

1. Percorri la stanza: l'app disegna per te
Seleziona Smart Room nell'app DISTO Plan e inizia a rilevare la stanza in senso orario o antiorario. Ogni distanza misurata viene trasferita direttamente all'app, che registra simultaneamente l'angolo e la rotazione del dispositivo tramite l'IMU. Ciò significa che l'app comprende non solo quanto è lunga una parete, ma anche come è posizionata rispetto alla precedente. Di conseguenza, l'app genera automaticamente il perimetro corretto della stanza, senza necessità di schizzi manuali.

2. Aggiungi una misura dell'altezza quando necessario

Una semplice misurazione verticale aggiunge l'altezza della stanza, che l'app riconosce automaticamente. Ciò consente di passare facilmente alla visualizzazione 3D in un secondo momento.

3. Termina la stanza: la planimetria appare istantaneamente

Dopo aver completato tutte le misure delle pareti, l'app genera immediatamente una planimetria completa della stanza, pronta per la visualizzazione 2D o 3D e per ulteriori modifiche.

4. Aumenta la precisione con Diagonali

La funzione Smart Room fornisce già planimetrie altamente accurate combinando le misure di distanza con il sensore IMU integrato. Ciò significa che, nella maggior parte dei casi, il layout generato automaticamente è preciso e pronto all'uso senza ulteriori regolazioni. Tuttavia, per applicazioni professionali dove l'accuratezza assoluta e una geometria pronta per il CAD sono essenziali, la nuova funzione Diagonali eleva il risultato a uno standard completamente nuovo.

Con Diagonali puoi:

Verificare la forma reale di una stanza, assicurandoti che le pareti che appaiono parallele o perpendicolari lo siano effettivamente

Confermare o correggere le posizioni delle pareti, eliminando eventuali lievi deviazioni che potrebbero accumularsi durante la misurazione sequenziale.

Rifinire spazi irregolari, specialmente quando si tratta di pareti angolate, planimetrie complesse o edifici storici dove nulla è perfettamente in squadra.

L'app suggerisce le diagonali adatte dopo la generazione della pianta Smart Room. Basta misurarle e la pianta viene ricalcolata con una precisione ancora maggiore, ideale per lavori CAD o situazioni in cui ogni millimetro conta.

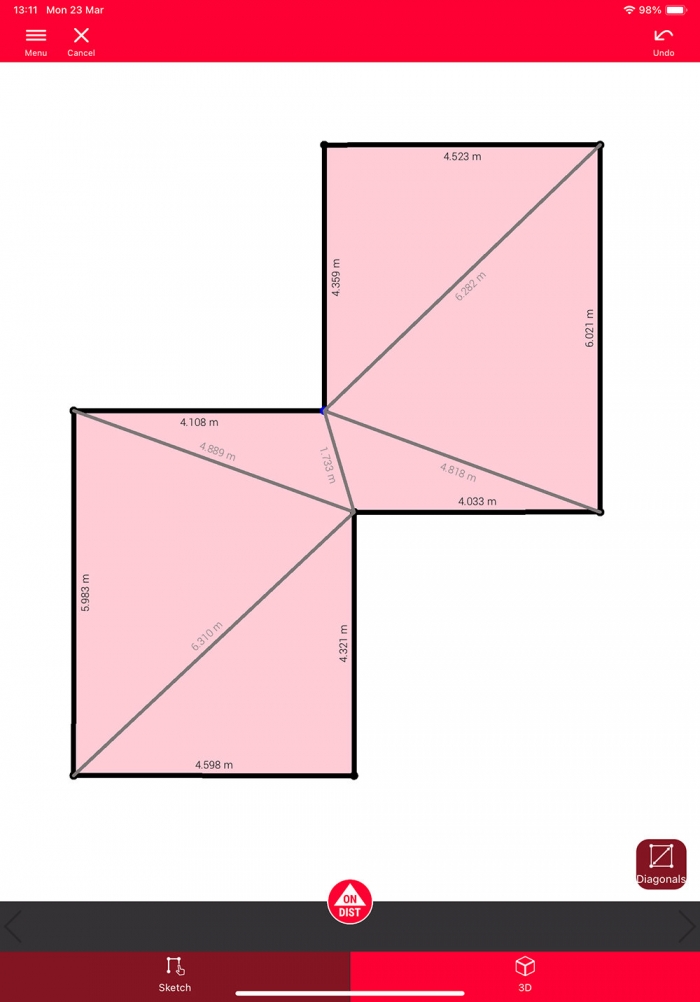

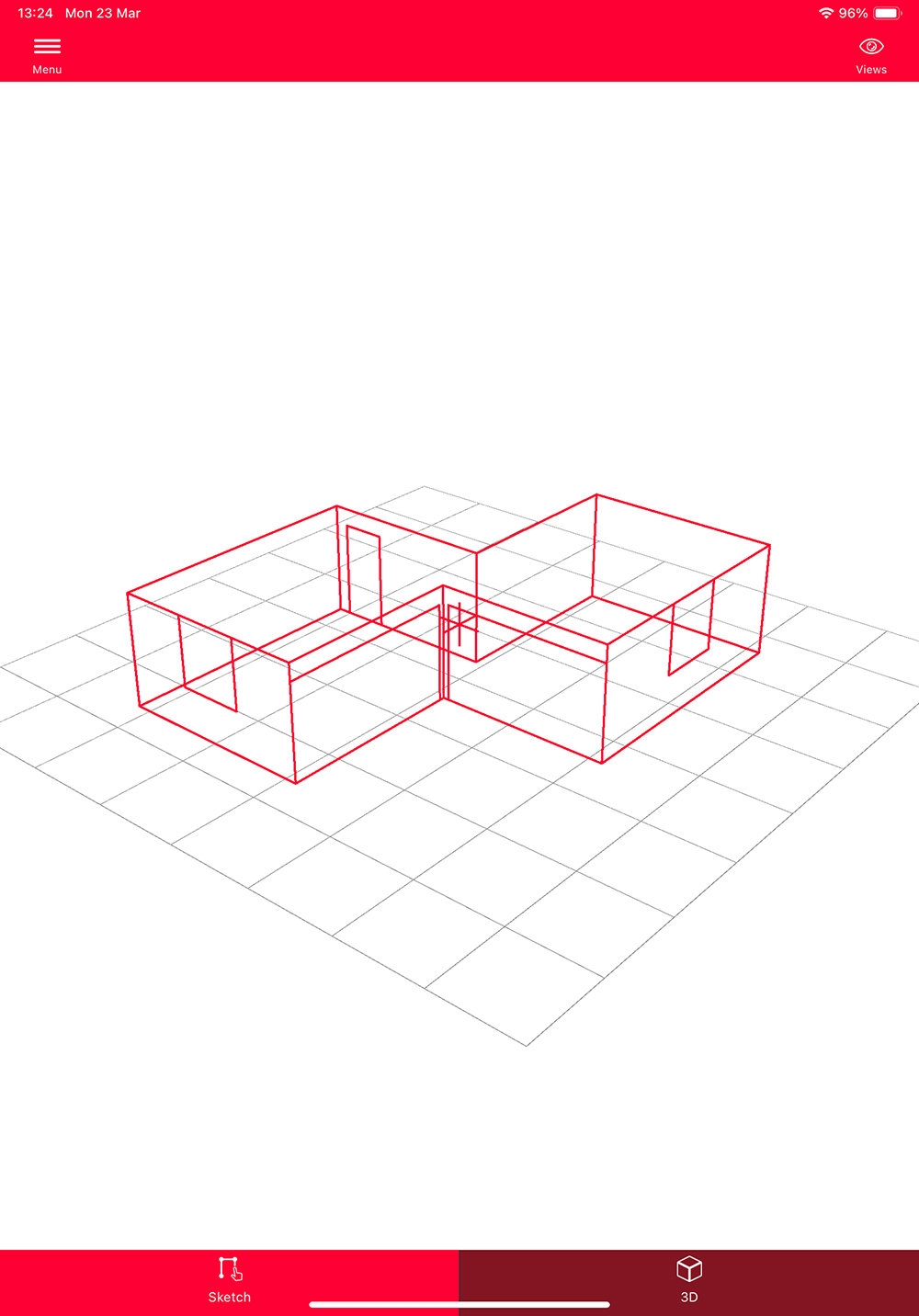

Planimetria nell'app Leica DISTO Plan Visualizzazione 3D nell'app Leica DISTO Plan

Combinando Smart Room per la creazione rapida e automatizzata della pianta con Diagonali per un perfezionamento di alto livello, otterrai una planimetria non solo visivamente accurata, ma geometricamente verificata.

Smart Room è completamente gratuita nell'app DISTO Plan, rendendo la creazione automatizzata di planimetrie accessibile a tutti. E poiché è supportata dalla maggior parte dei dispositivi DISTO attuali (dal D2 in su), un gran numero di utenti può trarne beneficio istantaneamente.
Con l'aggiunta di Diagonali, questo flusso di lavoro già potente diventa una soluzione di misura di livello veramente professionale: veloce, precisa e pronta per il CAD. Smart Room velocizza il lavoro. Diagonali blinda la precisione. Insieme, offrono risultati di livello professionale ogni volta.

Per una dimostrazione pratica, guarda il nostro video tutorial che mostra le funzioni Smart Room e Diagonali con l'ultimo DISTO D2.
Opzioni di esportazione e di visualizzazione flessibili
Formato PDF Pro: Crea report professionali e ben strutturati in formato PDF Pro. Ogni documento include i dettagli chiave delle misurazioni, lunghezze delle pareti, aree delle pareti, superfici del pavimento, volumi, angoli tra le pareti e altro ancora, tutto in un unico posto.
Personalizza i tuoi report con il nome e il logo della tua azienda e usa questi PDF, ad esempio, per creare rapidamente preventivi professionali.

Formati CAD: Esporta i tuoi dati per un'ulteriore elaborazione nel tuo software preferito, come dati 2D o 3D in formato DWG o DXF. Attiva o disattiva facilmente le etichette di distanza, perimetro o area per ottenere informazioni più dettagliate o una visione chiara.

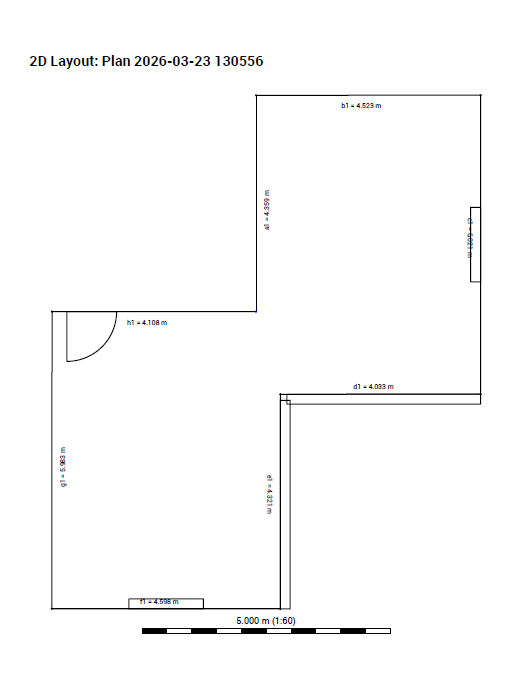

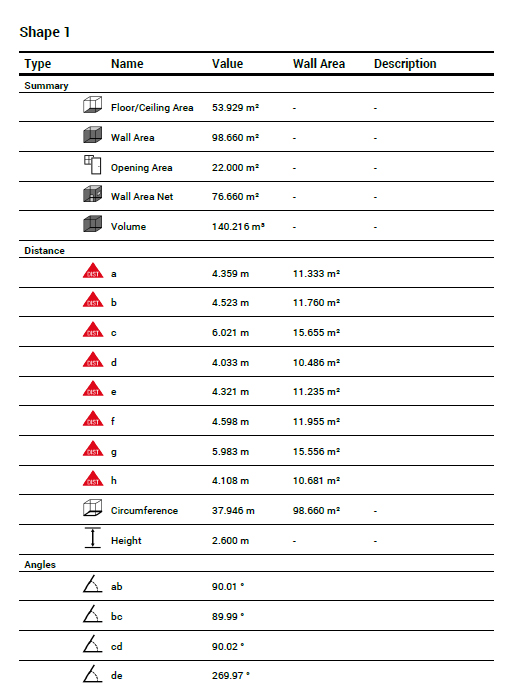

Esportazione in PDF Pro di una planimetria Esportazione in PDF Pro dell'elenco dei risultati delle misurazioni

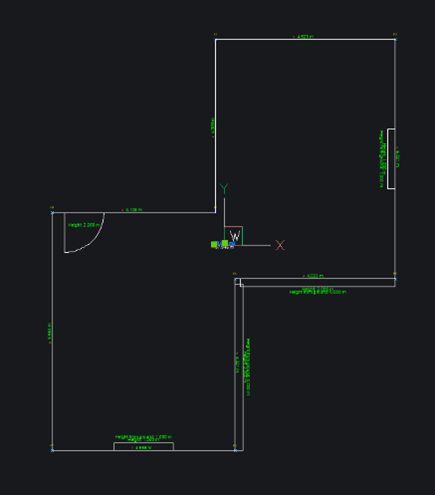

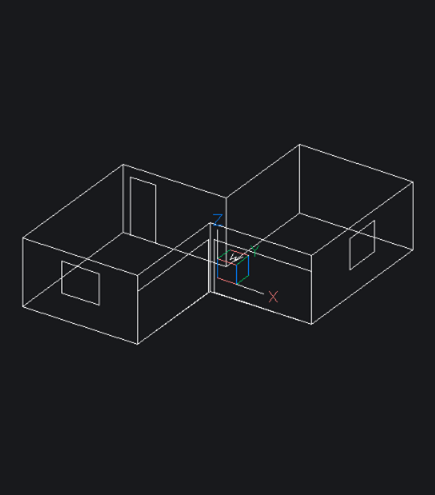

Esportazione in 2D della planimetria per CAD Esportazione in 3D della planimetria per CAD
