Certi All in One









Certi All in One

Sistema brevettato per le verifiche plano altimetriche e della L.R.S. da fuori binario

Tutto è finalizzato a semplificare e velocizzare le attività di controllo della posizione del binario ed a misurare lo stato tensionale della Lunga Rotaia Saldata.

Realizzato da Pisani Srl
UNI EN ISO 9001:2015

Prezzo:
a richiesta
Contattateci per info

Descrizione
Downloads



Rilievi plano - altimetrici e dello stato tensionale della lunga rotaia saldata del binario in esercizio

Sistema di misura della posizione del binario rispetto ai riferimenti topografici, senza accesso diretto ai binari.

Il sistema consente di collimare le rotaie con un raggio laser, per verificare istantaneamente la posizione plano – altimetrica del binario rispetto ai piolini topografici normalmente installati sui pali della trazione elettrica.
Permette di operare esclusivamente dalle banchine ferroviarie, in tutta sicurezza, senza alcun accesso al binario, né con uomini, né con attrezzi.
Si basa sull’utilizzo di una particolare staffatura, di un moderno distanziometro laser con inclinometro e di un tablet o di uno smartphone Android©, con software dedicato che comanda, acquisisce ed elabora i dati.
Un solo addetto in pochi secondi è in grado di eseguire il rilievo di posizione del binario e di misurare anche l’interasse e l'intervia dei binari affiancati.
Le funzionalità specifiche del sistema sono:
  • Importare e conservare informaticamente i dati di tracciamento.
  • Acquisire le misure di posizione, confrontarle istantaneamente con i dati di tracciamento ed evidenziare eventuali anomalie del binario.
  • Memorizzare ed esportare i dati nei formati elettronici normalmente in uso.
Passo 1

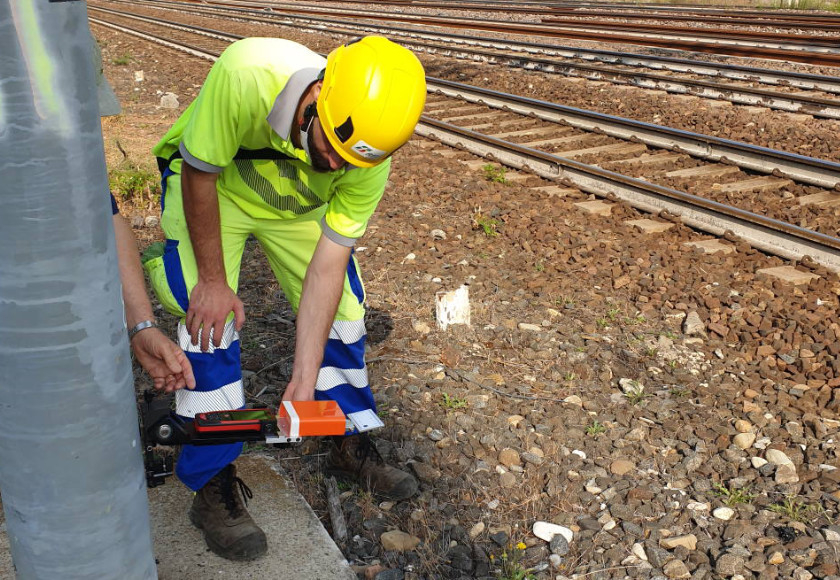

Aggancia lo strumento al piolino di riferimento e punta la rotaia.
Passo 2
Avvia l’app ed esegui il rilievo.
Passo 3
Ottieni subito i valori di scostamento del binario rispetto alla posizione teorica. Puoi conservare ed esportare tutti i dati.

Controllo dello stato tensionale della lunga rotaia saldata senza accesso ai binari


  • Valutazione dello scorrimento longitudinale delle rotaie e determinazione del reale stato tensionale termico della lunga rotaia saldata in esercizio direttamente dai piolini topografici;
  • Miglioramento delle condizioni di sicurezza degli operatori che operano dalle banchine ferroviarie senza interferire con la circolazione treni;
  • Miglioramento della precisione di misura rispetto agli strumenti tradizionali (filo armonico e righello sulla rotaia), anche e soprattutto nelle condizioni più difficoltose dei rilievi in curva;
  • Riduzione drastica del numero di addetti e dei tempi di rilievo (mediamente due minuti a postazione);
  • Facilità di utilizzo: ergonomia dello strumento con un’intuitiva app android
  • Eliminazione dei tradizionali picchetti di rotaia posizionati a ridosso dei binari o nelle interlinee;
  • Immediata visualizzazione ed elaborazione dei report di misura sullo smartphone con possibilità di esportazione per ogni esigenza.
